Tuyaux spiralés
PALADEX® est un tuyau spiralé de grands diamètres en polyéthylène haute densité (HDPE) renforcé d’acier.
La technologie de fabrication du tube Paladex a été développée au Japon dans les années 80.
La technologie PALADEX® est obtenue en combinant du polyéthylène et de l’acier galvanisé avec un profil oméga, selon un procédé unique d’adhésion de couches.
Le tube se compose d’une couche intérieure lisse en polyéthylène, d’une couche extérieure ondulée en polyéthylène, et d’acier galvanisé entre les deux.
L’acier galvanisé est lui-même protégé par deux couches de polyéthylène assurant l’uniformité et l’adhésion parfaite des éléments.
La combinaison de l’acier à haute résistance mécanique et du polyéthylène, doté de propriétés hydrauliques optimales et d’une grande résistance chimique, confère au tuyau une résistance mécanique élevée et un poids réduit, le distinguant ainsi des autres alternatives disponibles sur le marché.
Doté d’une haute rigidité annulaire, le tuyau est capable de résister à des charges de sol très élevées, tout en offrant une grande facilité de manipulation et d’installation.
Ces avantages sont pleinement exploités dans les tuyaux PALADEX, conçus pour le transport de liquides par gravité et pour divers types de réservoirs. PALADEX est spécialement conçu pour le drainage souterrain sans pression ainsi que pour les eaux usées.
Informations techniques
Rigidité annulaire élevée
Installation facile et rapide
Poids faible par rapport au béton (rapport 1 :30)
Résistance du polyéthylène à une large gamme de substances
Résistance à une pression interne de 0,75 bar
Coefficient de rugosité de 0,009 selon Manning, permettant une conception avec une faible pente
Haute résistance à l’usure
Grande flexibilité annulaire

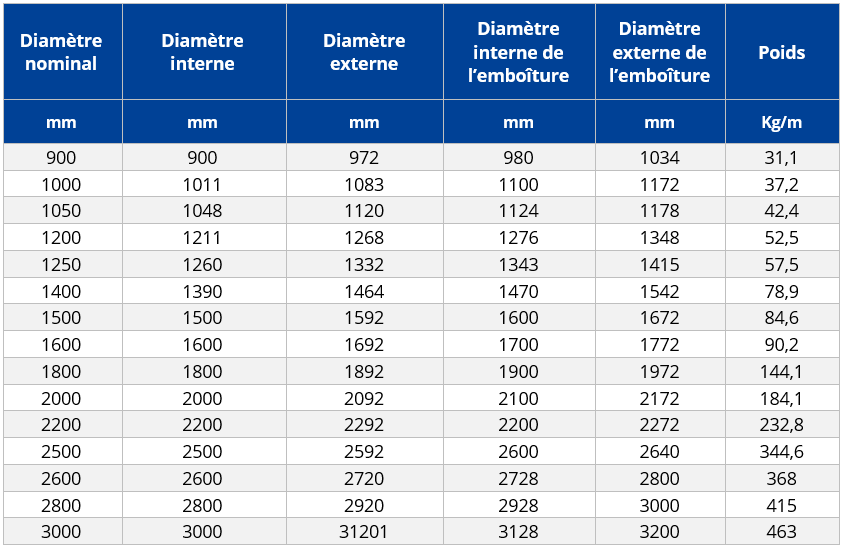

| משקל | קוטר חיצוני פעמון | קוטר פנימי פעמון | קוטר חיצוני צינור | קוטר פנימי צינור | ND |
|---|---|---|---|---|---|
| ק"ג\מ' | מ"מ | מ"מ | מ"מ | מ"מ | מ"מ |
| 31.1 | 1034 | 980 | 972 | 900 | 900 |
| 37.2 | 1172 | 1100 | 1083 | 1011 | 1000 |
| 42.4 | 1178 | 1124 | 1120 | 1048 | 1050 |
| 52.5 | 1348 | 1276 | 1268 | 1211 | 1200 |
| 57.5 | 1415 | 1343 | 1332 | 1260 | 1250 |
| 78.9 | 1542 | 1470 | 1464 | 1390 | 1400 |
| 84.6 | 1672 | 1600 | 1592 | 1500 | 1500 |
| 90.2 | 1772 | 1700 | 1692 | 1600 | 1600 |
| 144.1 | 1972 | 1900 | 1892 | 1800 | 1800 |
| 184.1 | 2172 | 2100 | 2092 | 2000 | 2000 |
| 232.8 | 2272 | 2200 | 2292 | 2200 | 2200 |
| 344.6 | 2640 | 2600 | 2592 | 2500 | 2500 |
| 368 | 2800 | 2728 | 2720 | 2600 | 2600 |
| 415 | 3000 | 2928 | 2920 | 2800 | 2800 |
| 463 | 3200 | 3128 | 3120 | 3000 | 3000 |
Tuyaux annelés
Les tuyaux annelés ont une paroi externe structurée et une paroi interne lisse, et sont fabriqués en polyéthylène.
Le polyéthylène, polymère thermoplastique, offre de nombreux avantages, notamment un module d’élasticité élevé qui confère au tuyau une haute rigidité annulaire tout en restant léger, ainsi qu’une excellente résistance aux températures extrêmes et et aux agents chimiques. Il est utilisé dans divers secteurs et a récemment gagné en importance dans le transport de liquides.
Le tuyau est conçu avec des sections annulaires, permettant de le raccourcir à n’importe quel point, facilitant ainsi l’installation sur site et le raccordement aux regards. Son faible poids améliore également les performances d’installation.
Les tuyaux sont fabriqués, testés et approuvés selon la norme internationale ISO- 21138, en fonction du diamètre intérieur.
Les tubes PALADEX sont produits avec une rigidité annulaire de SN8 à SN12.
Raccords et étanchéité
Le raccordement des tubes se fait par emboîtement avec un joint en caoutchouc placé entre les deux premières annelures du tuyau.
Le raccord est étanche à une pression atmosphérique de 0,5 bar selon la norme.
Dimensions : Tuyaux de longueur standard de 6 mètres.
| קוטר נומינאלי | קוטר פנימי | קוטר חיצוני | קוטר חיצוני של הפעמון |
|---|---|---|---|
| מ"מ | מ"מ | מ"מ | מ"מ |
| 300 | 298 | 338.0 | 377 |
| 400 | 398 | 455.4 | 495 |
| 500 | 498 | 575.7 | 623 |
| 600 | 596 | 686.0 | 741 |
| 800 | 796 | 907.7 | 961 |
